智能控制道路交通信号灯套件：交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。如何采用合适的控制方法，最大限度利用好耗费巨资修建的城市高速公路，缓解主干道与匝道、城市同周边地区的交通拥堵状况，越来越成为交通运输管理和城市规划部门已待解决的主要问题。随着电子技术的发展，利用计算机技术对交通灯进行智能化管理，已成为目前广泛采用的方法

本套件提供原理图，安装图，C语言源程序，资料，是学习，单片机应用首选产品。

1.设计一个十字路口的交通灯控制电路，要求主车道和干道两条交叉路上的车辆交替运行，每次通行时间都设为主道通行25S，次道通行20S;

2.要求黄灯先亮5S，才能变换运行车道；

3.黄灯亮时，要求每秒钟闪亮一次；

4.倒数秒数显示；

5.声音提示；

6.当有特殊情况需要通行时，可对红绿灯进行认为控制。

 以上是目前常用路口交通信号灯的控制功能，为了演示效果，这里采用三种颜色的发光二级管来模拟交通信号灯。

设计与分析

    从设计完成的任务与要求来看，显示通行时间必须用二位数码管，从节省硬件资源的角度考虑，可采用扫描的方式来处理，对于7段数码管，占用7个单片机的I/O口，另外设置2个电子开关对2位显示进行配合，占用2个I/O端口，十字路口共需4组红绿灯，加上转换黄灯，一共是12只灯，须用12个端口进行控制，加上两个方向的紧急通行按钮，占2个I/O端口和一个蜂鸣器端口，因此实际占用的单片机I/O口为24个，为此，我们可以选用51系列单片机中的AT89C51来作为中央处理器。这款单片机的I/O口作为输出时，具有较大的吸收电流能力，因此我们可以选用共阳型数码管，这样由单片机的I/O口就可以直接驱动，能简化硬件电路的设计。

交通灯的元件清单如下：

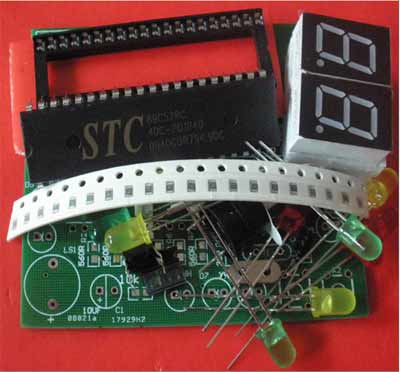

电阻，电容二极管，三极管，有一半的元件用的是贴片元件，此套件可以锻炼大家焊接贴片元件和直接元件，欢迎选购。

交通灯元件清单
NO	名称	位号	规格	数量
1	贴片电阻	R1	10K	1
2		R14，R15	2K	2
3		R2-13，R16-23	560	21
4	贴片电容	C2，C3	30P	2
5	贴片电容	C4	104	1
6	贴片三极管	V1，V2	9012	2
7	电解电容	C1	10UF	1
8	发光二极管	D1-D12	红黄绿各4	12
9	数码管	U2，U3	0.5共阳1位	2
10	蜂鸣器	LS1	5V	1
11	轻触开关	K1-3	6*6*5	3
12	晶振	T1	12M	1
13	IC座	配U1	40P	1
14	集成电路	U1	STC芯片含程序	1
15	电源插座		2P座+线	1
16	线路板	双面波纤板		1
17	胶袋	装元件	7*10	1

1.时间显示电路的制作与调试

将R8~R17及2只共阳数码管焊好（注意不要焊反，数码管中有小数点的应为右下方），将2只电子开关三级管VT1、VT2焊上，再将40脚的集成电路插座焊上，这样这部分电路就制作完成了。接下来对这部分电路进行测试，接上电源，数码管全灭，用一导线的一端接地，另一端插在集成电路插座的28脚上，这时用万用表电压档测量VT1集电极电压，正常应为4.5V以上，若不正常，检查VT1是否焊反，R16是否虚焊等。用另一导线的一端与地线相连，另一端依次碰集成电路插座的32脚~39脚，一边碰一边查看数码管VD5，正常时可以看到每碰一个脚，对应一段数码管灯亮。若不亮，仔细查看与该脚相连的电阻及数码管是否虚焊。用同样的方法调试另外1只数码管VD6.

2.红绿灯电路的制作与调试

将VD7~VD18所有发光二级管焊好，注意不要焊反（发光二级管在没有剪脚前，长的一端为正极），同时将每一发光管的限流焊好。

将烧录好程序的芯片插上（我们提供的芯片中已烧录好程序），由于这个芯片引脚较多，在插入插座时要格外小心，防止其中几个脚折弯。所有元器件安装好后，通电，可看到两位数码管显示“25”，同时主道亮绿灯，干道亮红灯，然后开始做时间递减操作。当显示为“05”时，黄灯点亮，同时蜂鸣器每隔一秒叫一声，当计时结束后，主干道通行状态改变，即主道亮红灯，干道亮绿灯，此时两位数码管显示“20”，然后作递减操作，结束后重复前面的动作。当人为地按下紧急通行键时，若按的是主道紧急通行键，则干道亮红灯，主道亮绿灯，数码管从“50”开始倒计时，同理，若按的是干道紧急通行键，则通行的方式与前正好相反。50S结束后，系统自动返回按键前的工作状态。

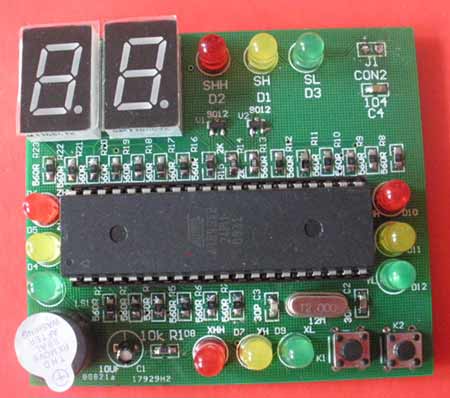

装好的成品如下图所示：
